JENIS-JINIS PANEL LISTRIK
1. Panel KWH
Panel KWH Berfungsi untuk
mengukur daya pada masing-masing beban
dan sebagai tempat berkumpulnya beberapa KWH
2. Panel Capacitor Bank
KEUNTUNGAN MENGGUNAKAN PANEL KAPISITOR BANK :
- MENURUNKAN BIAYA LISTIK PLN,
- yang ada di KVAR.Bisa turun antara 10%-30%
- menurunkan ampere beban motor
- menjadikan kosphi 0,99
- menghilangkan daya induktive yang ada di motor
- menjadikan motor dingin dan stabil
3. Panel Genset AMF-ATS
Fungsi Dari A.M.F(Automatic Main Failure) adalah:
- Secara Automatic Menghidupkan (Start) Genset ketika suplai Listrik dari PLN Gagal / Padam
- sedangkan Fungsi dari A.T.S (Automatic Transfer Switch) Adalah
secara Automatic Membuka Suplay listrik dari genset
dan menutup suplay listrik dari PLN
- dan sebaliknya
membuka suplay listrik dari PLN dan Menutup suplay listrik dari
genset secara Automatic ketika Supay listrik dari PLN kembali 4. Panel Change Over Switch
Panel COS (change Over Switch) berfungsi sebagai
Panel penghubung dan pemutus tegangan dari sumber listrik,
Panel ini umumnya dioperasikan secara manual.
Dengan pilihan 1-0-2 atau PLN-OFF-Gense
5. Panel Water Level Control
Rangkaian Water Lever Control ( WLC ) atau rangkaian kontrol level air
merupakan salah satu aplikasi dari rangkaian konvensional
dalam bidang tenaga listrik yang diaplikasikan pada motor listrik
khususnya motor induksi untuk pampa air.
Fungsi dari rangkaian ini adalah untuk mengontrol level air
dalam sebuah tangki penampungan
yang banyak dijumpai di rumah-rumah atau bahkan disebuah industri
di mana pada level tertentu motor listrik
atau pompa air akan beroperasi dan pada level tertentu juga pompa air akan mati.
Untuk mengontrol level air dalam tangki penampungan dapat menggunakan dua buah pelampung yang mana masing-masing dari pelampung tersebut menentukan batas atas dan batas dari level air.
Jadi pada saat anda sedangkan menjalankan pompa air, dengan mengaplikasikan rangkaian Water Level Control pada pompa air yang anda gunakan, anda tidak perlu menunggu hanya untuk mematikan pompa air pada saat tangki atau bak air penuh karena apabila air dalam tangki sudah penuh maka pompa akan padam dengan sendirinya tanpa harus menekan tombol stop.
fungsi dari panel pompa WLC adalah:
- untuk mentranfer air dari sumur/tandon ke tangki aircara kerja :mengisi air dari sumur/tandon ke tangki (tempat penampungan air) secara otomatis• motor pompa hidup,secara otomatisuntuk mengisi tangki ( tempat Penampungan air)bila air yang ada di dalam tangki ( tempat penampungan air )habis• motor pompa akan mati secara otomatis berhenti mengisi tangki(tempat penampungan air)bila air yg di isi ke tangki/tempat penampungan air penuh• motor pompa tidak bekerja / mati secara otomatis.Bila air sumur/tandon habis,• pompa motor akan jalan/hidup secara otomatisbila air sumur/tandon terisiDengan begitu,Motor Pompa tidak bekerja terus menerusSehinga tidak terjadi panas yang berlebihan/kebakaran pada Mesin pompa.Fungsi dari low Voltage main distribution panel (LVMDP) adalah
- sebagai panel penerima daya/power dari transformer (trafo) dan mendistribusikan power tersebut lebih lanjut ke panel Low voltage sub distribution (LVSDP), Menggunakan Air Circuit Breaker atau moulded case Circuit Breakers.
- sedangkan fungsi Low voltage sub distribution (LVSDP) adalah mendistribusikan power tersebut ke peralatan electrical.
7. Panel Synchronizing
Dalam bahasa Indonesia lebih dikenal dengan nama PANEL SYNCHRON
Atau Panel Sinchron Genset yang terdiri dari 2 genset atau lebih dan dapat
dioperasikan secara Manual ataupun Automatis, Panel ini bisa terdiri dari beberapa genset yang memiliki kapasitas yang berbeda-beda. Sebagai contoh:
a. Synchron 500kVA + 1000kVA, atau
b. Synchron 2x500kVA + 2x1000kVA, atau
c. Synchron 3x1000kVA + 1x500kVA, dan sebagainya.
Semua tergantung dari kondisi yang direncanakan dan diharapkan Akan tetapi semua kondisi tersebut sama dalam hal proses kerja dan sistemnya Yaitu bahwa Genset akan bekerja secara bersamaan dan menerima beban secara bersamaan atau Synchron / Parallel dengan 2 Genset atau lebih dan yang berkapasitas sama atau berbeda, panel ini akan mempunyai fungsi yang sama dan akan tetap dapat dipakai sesuai dengan kebutuhan, dan Genset dapat bekerja single atau sendirian, sehingga pemakaiannya dapat diefektifkan.
Fungsi efektifitasnya antara lain :
a. Pemakaian bahan bakar lebih efektif
b. Perawatan lebih mudah
c. Pemakaian besarnya daya dapat disesuaikan.
Sebagai contoh :
Synchron 500kVA + 1000kVA atau Pada panel ini jika beban yang ada mencapai hampir 1500kVA, kedua Genset akan bekerja secara bersamaan / parallel / synchron dan mendapatkan beban masing-masing sesuai dengan kapasitasnya.
Akan tetapi jika kemudian beban turun dan besarnya dibawah 1000kVA tetapi
diatas 500kVA, genset yang 500kVA akan mati/stop dan beban akan ditanggung oleh Genset 1000kVA saja aAtau jika beban yang ada kapasitasnya dibawah 500kVA, maka akan terjadi hal yang sebaliknya, beban akan ditanggung oleh Genset 500kVA saja, Akan sangat berbeda jika Genset yang ada hanya 1 ( satu ) buah dengan kapasitas 1500kVA atau 2000kVA. Genset akan bekerja secara terus-menerus walaupun beban yang ada berada 25% dari kapasitas Genset yang ada.
Panel Synchron hanya dibedakan dari fungsinya saja dan bukan dari systemnya, artinya bahwa panel Synchron, sistemnya sama. Yaitu bahwa
Genset akan dikontrol untuk kerja bersamaan atau parallel dan menanggung
beban bersamaan, Tetapi fungsinya bisa sangat berbeda, antara lain :
a. Back-Up power PLN
Panel Synchron ini hanya akan bekerja sebagai sumber power pengganti
jika sumber power utama padam atau bermasalah ( PLN ).
Jadi pada saat power PLN yang bekerja, Genset hanya sebagai cadangan dan
tidak bekerja.
b. Back-Up - Emergency
Panel Synchron ini tidak hanya berfungsi sebagai pengganti jika power utama / PLN padam atau bermasalah, tetapi juga akan bekerja apabila beban yang ada sudah mendekati kapasitas sumber PLN yang terpasang, Artinya jika sumber PLN terpasang 1000kVA, akan tetapi beban maksimal yang ada mencapai 1500kVA, maka Genset akan menanggung sebagian beban yang ada.
Kondisi ini dipergunakan jika kapasitas Genset sama besar dengan kapasitas
sumber PLN atau kapasitas Genset lebih besar dari kapasitas sumber PLN.
c. Sebagai Sumber Power Utama
Panel Synchron ini dipergunakan sebagai sumber power Utama dan bekerja
secara terus menerus.
ATS-AMF
PENGERTIAN ATS-AMF (IRwan Sopian Hadi)
Dalam dunia kelistrikan di kenal yang namanya panel listrik dengan tipe ATS ~ AMF yaitu merupakan instrumen kelistrikan yang memiliki fungsi vital dan bekerja secara otomatis di kala aliran arus listrik dari PLN terputus tiba~tiba, mungkin banyak yang masih awam dengan apa itu panel listrik. ATS~AMF, keingin tahuan anda tentang panel penyelamat di kala listrik padam ini akan saya jelaskan lebih spesisifik berikut ini.
Mesin panel listrik ATS
ATS sendiri adalah kependekan dari ungkapan Automatic Transfer Switch yaitu sebuah rangkain elektrik listrik yang memiliki fungsi sebagai saklar yang beroperasi otomatis mana kala terjadi pemutusan arus listrik terencana atau mendadak, maka secara otomatis panel akan bekerja sendiri memindahkan pengambilan sumber listrik dari sumber lain yang pada umumnya menggunkan mensin genset atau diesel. Sebagai sumber listrik baru. Begitu pula sebaliknya ketika daya listrik dari PLN sudah menyala maka secara otomatis pula genset akan mati sendiri dan kembali sumber listrik PLN yang di pakai.
Mesin panel listrik AMF.
AMF merupakan kependekan dari ungkapan automatic Main Falure ialah sebuah rangkaian elektrik pada panel yang bekerja secara otomatis untuk mematikan atau menghidupan dan mematikan generator genset secara sendiri tanpa campur tangan manusia alias otomatis. Prinsip standarnya adalah apabilan listrik pln mati maka panel AMF akan langsung menyalakan genset secara otomatis dan mengalirkan aliran listrik dan sebaliknya apabila listrik PLN hidup makan secara otomatis pula panel AMF akan mematikan generator genset.
Perakitan panel listrik baik AMF maupun ATS bisa berjalan sendiri2 atau bisa di gabungkan menjadi 1 panel yang lebih praktis dan harga hemat biaya serta tenaga.

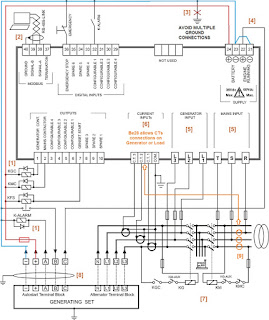

bentuk diagramnya seperti ini Guys
KAPASITOR BANK atau PENYIMPANAN DAYA
Proses Kerja Kapasitor
Kapasitor yang akan digunakan untuk meperbesar pf dipasang paralel dengan rangkaian beban. Bila rangkaian itu diberi tegangan maka elektron akan mengalir masuk ke kapasitor. Pada saat kapasitor penuh dengan muatan elektron maka tegangan akan berubah. Kemudian elektron akan ke luar dari kapasitor dan mengalir ke dalam rangkaian yang memerlukannya dengan demikian pada saaat itu kapasitor membangkitkan daya reaktif. Bila tegangan yang berubah itu kembali normal (tetap) maka kapasitor akan menyimpan kembali elektron. Pada saat kapasitor mengeluarkan elektron (Ic) berarti sama juga kapasitor menyuplai daya treaktif ke beban. Karena beban bersifat induktif (+) sedangkan daya reaktif bersifat kapasitor (-) akibatnya daya reaktif yang berlaku menjadi kecil.
Pemasangan Kapasitor
Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban
Perawatan Kapasitor
Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus dihubung singkatkan supaya muatannya hilang.
Adapun jenis pemeriksaan yang harus dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator
Komponen Panel Capasitor :
1. Main switch / load Break switch
Main switch ini sebagai peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.
2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.Untuk menghitung besarnya arus dapat digunakan rumusI n = Qc / 3 . VLSebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.Selain breaker dapat pula digunakan Fuse , Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.
3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor. Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.
4. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar. Dari tegangan kerja 230 V sampai 525 Volt.
5. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan. Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.
Peralatan tambahan yang biasa digunakan pada panel kapasitor antara lain :
- Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor secara manual.- Selektor auto – off – manual yang berfungsi memilih system operasional auto dari modul atau manual dari push button.
- Exhaust fan + thermostat yang berfungsi mengatur ambein temperature dalam ruang panel kapasitor. Karena kapasitor , kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatic berhenti.
Setup C/K PFR
Capacitor BankAgar Power Factor Regulator (PFR) yang terpasang pada Panel Capacitor Bank dapat bekerja secara maksimal dalam melakukan otomatisasi mengendalikan kerja capacitor maka diperlukan setup C/K yang sesuai.Berikut ini cara menghitung C/K pada PFR:Sebuah Panel Capacitor Bank 6 Step x 60 KVAR, 3 Phase, 400 Volt, dengan CT sensor terpasang 1000/5A. Berapa nilai setup C/K ?Solusi:60 KVAR = 60.000 VAR60.000=86 A400 x 1.732C/K=I c1=8
6=0,43CT Ratio1000/5
Keuntungan yang diperoleh dengan dipasangnya Power Capacitor
-Menghilangkan denda PLN atas kelebihan pemakaian daya reaktif.
-Menurunkan pemakaian kVA total karena pemakaian kVA lebih mendekati kW yang terpakai, akibatnya pemakaian energi listrik lebih hemat.
-Optimasi Jaringan:
- Memberikan tambahan daya yang tersedia pada trafo sehingga trafo tidak kelebihan(overload).
- Mengurangi penurunan tegangan (voltage drop) pada line ends dan meningkatkan daya pakai alat-alat produksi.
- Terhindar dari kenaikan arus/suhu pada kabel sehingga mengurangi rugi-rugi.
Memperbaiki Faktor daya berdasarkan rekening listrik PLN.
Berdasarkan rekening listrik PLN suatu perusahaan pada tahun 1977 diperoleh data seperti dibawah ini.
1. Beban : 345 KVA
2. Pemakaian kWh
LWBP : 77.200 kWh
WBP : 34.000
kWhTotal : 111.200 kWh
3. Kelebihan kVARh : 10.656 kVARh
Cos phi = KW/KVA
Tan phi = KVAr/KW
sesuai dengan ketentuan PLN ,Yang Tidak terkena kelebihan KVAR kalau cos phi = 0.85
Cos phi = 0,85 ==> phi = 31,8maka tan 31,8 = 0.62
Jika KWH diketahui = 1111.200 ,
Maka batas tidak terkena biaya kelebihan KVARH dapat dihitung sebesar :
KVARH ( batas ) = KWH x tan phi = 111.200 x 0,62 = 68.944
Dengan adanya kelebihan KVARH sebesar 10.656,besarnya KVARH ( Total ) menjadi :
KVARH ( total ) = KVARH ( batas ) + KVARH ( lebih )= 68.944+10.656 = 79.600
Tan phi = KVARH ( total ) / kWh = 79.600/111.200 = 0,716
phi = 35,6Cos phi = cos 35,6 = 0,813
Memperbaiki nilai Cos phi
Untuk menghindari biaya kelebihan KVARH,maka perlu dipasang " Capasitor ". Misalnya direncanakan COs phi ditingkatkan menjadi = 0,92
Besarnya pemakaian listrik rata-rata dihitung sebagai berikut :
KW ( rata-rata) = Pemakaian listrik per bulan / ( 30 hari x 24 jam )= 111.200 / ( 30x24)= 154,4KW
Cos phi = 0.92 ---> phi=23,1
Tan phi = 23,1 = 0,426 = KVAR/KWKW = 154,4 ---> KVAR = 0,426X154,4 = 66KVARH ( total) = 79.600KVAR = 79.600/ ( 30X24) = 111
Jadi kapasitor yang perlu dipasang = 111 - 66 = 35
KVARKapasitor yang digunakan = 6 x 7,5 KVAR ,dengan Regulator 6 Step
Kapasitor yang akan digunakan untuk meperbesar pf dipasang paralel dengan rangkaian beban. Bila rangkaian itu diberi tegangan maka elektron akan mengalir masuk ke kapasitor. Pada saat kapasitor penuh dengan muatan elektron maka tegangan akan berubah. Kemudian elektron akan ke luar dari kapasitor dan mengalir ke dalam rangkaian yang memerlukannya dengan demikian pada saaat itu kapasitor membangkitkan daya reaktif. Bila tegangan yang berubah itu kembali normal (tetap) maka kapasitor akan menyimpan kembali elektron. Pada saat kapasitor mengeluarkan elektron (Ic) berarti sama juga kapasitor menyuplai daya treaktif ke beban. Karena beban bersifat induktif (+) sedangkan daya reaktif bersifat kapasitor (-) akibatnya daya reaktif yang berlaku menjadi kecil.
Pemasangan Kapasitor
Kapasitor yang akan digunakan untuk memperkecil atau memperbaiki pf penempatannya ada dua cara :
1. Terpusat kapasitor ditempatkan pada:
a. Sisi primer dan sekunder transformator
b. Pada bus pusat pengontrol
2. Cara terbatas kapasitor ditempatkan
a. Feeder kecil
b. Pada rangkaian cabang
c. Langsung pada beban
Perawatan Kapasitor
Kapasitor yang digunakan untuk memperbaiki pf supaya tahan lama tentunya harus dirawat secara teratur. Dalam perawatan itu perhatian harus dilakukan pada tempat yang lembab yang tidak terlindungi dari debu dan kotoran. Sebelum melakukan pemeriksaan pastikan bahwa kapasitor tidak terhubung lagi dengan sumber. Kemudian karena kapasitor ini masih mengandung muatan berarti masih ada arus/tegangan listrik maka kapasitor itu harus dihubung singkatkan supaya muatannya hilang.
Adapun jenis pemeriksaan yang harus dilakukan meliputi :
• Pemeriksaan kebocoran
• Pemeriksaan kabel dan penyangga kapasitor
• Pemeriksaan isolator
Komponen Panel Capasitor :
1. Main switch / load Break switch
Main switch ini sebagai peralatan kontrol dan isolasi jika ada pemeliharaan panel . Sedangkan untuk pengaman kabel / instalasi sudah tersedia disisi atasnya (dari) MDP.Mains switch atau lebih dikenal load break switch adalah peralatan pemutus dan penyambung yang sifatnya on load yakni dapat diputus dan disambung dalam keadaan berbeban, berbeda dengan on-off switch model knife yang hanya dioperasikan pada saat tidak berbeban .Untuk menentukan kapasitas yang dipakai dengan perhitungan minimal 25 % lebih besar dari perhitungan KVar terpasang dari sebagai contoh :Jika daya kvar terpasang 400 Kvar dengan arus 600 Ampere , maka pilihan kita berdasarkan 600 A + 25 % = 757 Ampere yang dipakai size 800 Ampere.
2. Kapasitor Breaker.
Kapasitor Breaker digunkakan untuk mengamankan instalasi kabel dari breaker ke Kapasitor bank dan juga kapasitor itu sendiri. Kapasitas breaker yang digunakan sebesar 1,5 kali dari arus nominal dengan I m = 10 x Ir.Untuk menghitung besarnya arus dapat digunakan rumusI n = Qc / 3 . VLSebagai contoh : masing masing steps dari 10 steps besarnya 20 Kvar maka dengan menggunakan rumus diatas didapat besarnya arus sebesar 29 ampere , maka pemilihan kapasitas breaker sebesar 29 + 50 % = 43 A atau yang dipakai 40 Ampere.Selain breaker dapat pula digunakan Fuse , Pemakaian Fuse ini sebenarnya lebih baik karena respon dari kondisi over current dan Short circuit lebih baik namun tidak efisien dalam pengoperasian jika dalam kondisi putus harus selalu ada penggantian fuse. Jika memakai fuse perhitungannya juga sama dengan pemakaian breaker.
3. Magnetic Contactor
Magnetic contactor diperlukan sebagai Peralatan kontrol.Beban kapasitor mempunyai arus puncak yang tinggi , lebih tinggi dari beban motor. Untuk pemilihan magnetic contactor minimal 10 % lebih tinggi dari arus nominal ( pada AC 3 dengan beban induktif/kapasitif). Pemilihan magnetic dengan range ampere lebih tinggi akan lebih baik sehingga umur pemakaian magnetic contactor lebih lama.
4. Kapasitor Bank
Kapasitor bank adalah peralatan listrik yang mempunyai sifat kapasitif..yang akan berfungsi sebagai penyeimbang sifat induktif. Kapasitas kapasitor dari ukuran 5 KVar sampai 60 Kvar. Dari tegangan kerja 230 V sampai 525 Volt.
5. Reactive Power Regulator
Peralatan ini berfungsi untuk mengatur kerja kontaktor agar daya reaktif yang akan disupply ke jaringan/ system dapat bekerja sesuai kapasitas yang dibutuhkan. Dengan acuan pembacaan besaran arus dan tegangan pada sisi utama Breaker maka daya reaktif yang dibutuhkan dapat terbaca dan regulator inilah yang akan mengatur kapan dan berapa daya reaktif yang diperlukan. Peralatan ini mempunyai bermacam macam steps dari 6 steps , 12 steps sampai 18 steps.
Peralatan tambahan yang biasa digunakan pada panel kapasitor antara lain :
- Push button on dan push button off yang berfungsi mengoperasikan magnetic contactor secara manual.- Selektor auto – off – manual yang berfungsi memilih system operasional auto dari modul atau manual dari push button.
- Exhaust fan + thermostat yang berfungsi mengatur ambein temperature dalam ruang panel kapasitor. Karena kapasitor , kontaktor dan kabel penghantar mempunyai disipasi daya panas yang besar maka temperature ruang panel meningkat.setelah setting dari thermostat terlampaui maka exhust fan akan otomatic berhenti.
Setup C/K PFR
Capacitor BankAgar Power Factor Regulator (PFR) yang terpasang pada Panel Capacitor Bank dapat bekerja secara maksimal dalam melakukan otomatisasi mengendalikan kerja capacitor maka diperlukan setup C/K yang sesuai.Berikut ini cara menghitung C/K pada PFR:Sebuah Panel Capacitor Bank 6 Step x 60 KVAR, 3 Phase, 400 Volt, dengan CT sensor terpasang 1000/5A. Berapa nilai setup C/K ?Solusi:60 KVAR = 60.000 VAR60.000=86 A400 x 1.732C/K=I c1=8
6=0,43CT Ratio1000/5Keuntungan yang diperoleh dengan dipasangnya Power Capacitor
-Menghilangkan denda PLN atas kelebihan pemakaian daya reaktif.
-Menurunkan pemakaian kVA total karena pemakaian kVA lebih mendekati kW yang terpakai, akibatnya pemakaian energi listrik lebih hemat.
-Optimasi Jaringan:
- Memberikan tambahan daya yang tersedia pada trafo sehingga trafo tidak kelebihan(overload).
- Mengurangi penurunan tegangan (voltage drop) pada line ends dan meningkatkan daya pakai alat-alat produksi.
- Terhindar dari kenaikan arus/suhu pada kabel sehingga mengurangi rugi-rugi.
Memperbaiki Faktor daya berdasarkan rekening listrik PLN.
Berdasarkan rekening listrik PLN suatu perusahaan pada tahun 1977 diperoleh data seperti dibawah ini.
1. Beban : 345 KVA
2. Pemakaian kWh
LWBP : 77.200 kWh
WBP : 34.000
kWhTotal : 111.200 kWh
3. Kelebihan kVARh : 10.656 kVARh
Cos phi = KW/KVA
Tan phi = KVAr/KW
sesuai dengan ketentuan PLN ,Yang Tidak terkena kelebihan KVAR kalau cos phi = 0.85
Cos phi = 0,85 ==> phi = 31,8maka tan 31,8 = 0.62
Jika KWH diketahui = 1111.200 ,
Maka batas tidak terkena biaya kelebihan KVARH dapat dihitung sebesar :
KVARH ( batas ) = KWH x tan phi = 111.200 x 0,62 = 68.944
Dengan adanya kelebihan KVARH sebesar 10.656,besarnya KVARH ( Total ) menjadi :
KVARH ( total ) = KVARH ( batas ) + KVARH ( lebih )= 68.944+10.656 = 79.600
Tan phi = KVARH ( total ) / kWh = 79.600/111.200 = 0,716
phi = 35,6Cos phi = cos 35,6 = 0,813
Memperbaiki nilai Cos phi
Untuk menghindari biaya kelebihan KVARH,maka perlu dipasang " Capasitor ". Misalnya direncanakan COs phi ditingkatkan menjadi = 0,92
Besarnya pemakaian listrik rata-rata dihitung sebagai berikut :
KW ( rata-rata) = Pemakaian listrik per bulan / ( 30 hari x 24 jam )= 111.200 / ( 30x24)= 154,4KW
Cos phi = 0.92 ---> phi=23,1
Tan phi = 23,1 = 0,426 = KVAR/KWKW = 154,4 ---> KVAR = 0,426X154,4 = 66KVARH ( total) = 79.600KVAR = 79.600/ ( 30X24) = 111
Jadi kapasitor yang perlu dipasang = 111 - 66 = 35
KVARKapasitor yang digunakan = 6 x 7,5 KVAR ,dengan Regulator 6 Step
Pengertian Faktor Daya / Faktor Kerja
Faktor daya atau faktor kerja adalah perbandingan antara daya aktif (watt) dengan daya semu/daya total (VA), atau cosinus sudut antara daya aktif dan daya semu/daya total (lihat gambar 1). Daya reaktif yang tinggi akan meningkatkan sudut ini dan sebagai hasilnya faktor daya akan menjadi lebih rendah. Faktor daya selalu lebih kecil atau sama dengan satu.
Secara teoritis, jika seluruh beban daya yang dipasok oleh perusahaan listrik memiliki faktor daya satu, maka daya maksimum yang ditransfer setara dengan kapasitas sistim pendistribusian. Sehingga, dengan beban yang terinduksi dan jika faktor daya berkisar dari 0,2 hingga 0,5, maka kapasitas jaringan distribusi listrik menjadi tertekan. Jadi, daya reaktif (VAR) harus serendah mungkin untuk keluaran kW yang sama dalam rangka meminimalkan kebutuhan daya total (VA).
Faktor Daya / Faktor kerja menggambarkan sudut phasa antara daya aktif dan daya semu. Faktor daya yang rendah merugikan karena mengakibatkan arus beban tinggi. Perbaikan faktor daya ini menggunakan kapasitor.
Kapasitor untuk Memperbaiki Faktor Daya
Faktor daya dapat diperbaiki dengan memasang kapasitor pengkoreksi faktor daya pada sistim distribusi listrik/instalasi listrik di pabrik/industri. Kapasitor bertindak sebagai pembangkit daya reaktif dan oleh karenanya akan mengurangi jumlah daya reaktif, juga daya semu yang dihasilkan oleh bagian utilitas.
Sebuah contoh yang memperlihatkan perbaikan faktor daya dengan pemasangan kapasitor ditunjukkan dibawah ini:
Contoh 1. Sebuah pabrik kimia memasang sebuah trafo 1500 kVA. Kebutuhan parik pada mulanya 1160 kVA dengan faktor daya 0,70. Persentase pembebanan trafo sekitar 78 persen (1160/1500 = 77.3 persen). Untuk memperbaiki faktor daya dan untuk mencegah denda oleh pemasok listrik, pabrik menambahkan sekitar 410 kVAr pada beban motor. Hal ini meningkatkan faktor daya hingga 0,89, dan mengurangi kVA yang diperlukan menjadi 913 kVA, yang merupakan penjumlahan vektor kW dankVAr. Trafo 1500 kVA kemudian hanya berbeban 60 persen dari kapasitasnya. Sehingga pabrik akan dapat menambah beban pada trafonya dimasa mendatang. (Studi SMKN 3 MATARAM )
